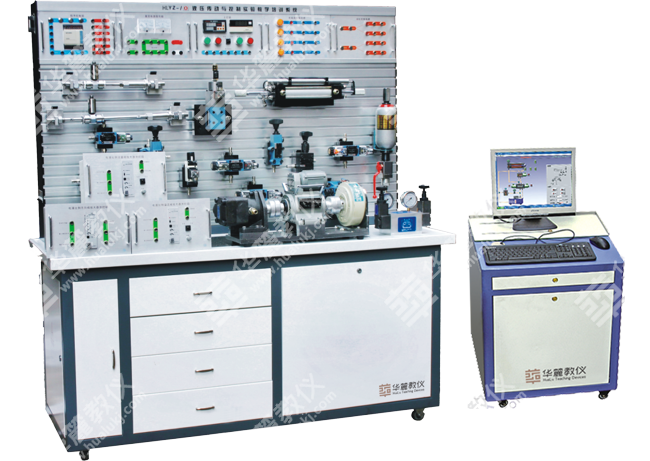

該實驗臺是基于網絡化虛擬儀器技術的CAT電液壓傳動實驗設備，又是具有音頻、視頻功能的多媒體網絡教育系統。是具有高性價比；可自動高效可靠地實現多種液壓元件、電液控制元件與系統的靜態與動態性能實驗。是高等院校開設液壓傳動與控制技術方面的驗證性、設計性、綜合性和創新性實驗的模塊化教學培訓系統。

實驗項目內容:

1. 電液比例方向閥的性能測試：
◎壓力增益特性       ◎流量負載特性               ◎閥壓降特性
◎階躍響應特性       ◎ 頻率響應特性              ◎ 檢測實驗裝置
◎恒閥壓降下的控制特性                                  ◎系統參數對動態性能的測試比較
◎PID參數對閥性能測試比較
2. 電液比例方向閥控伺服缸閉環位置系統性能實驗 (閉環控制)：
◎階躍響應特性       ◎頻域響應特性               ◎檢測實驗裝置
◎系統參數對動態性能的影響                          ◎ 正弦波在位置控制系統中的應用
◎系統的位移性能實驗      ◎位置控制系統的組成、工作原理和校正方法
◎正弦波在位置控制系統中的應用
◎控制系統誤差實驗         ◎ 計算機在位置控制系統中的應用
3. 電液比例溢流閥的性能測試：
◎穩態壓力控制特性         ◎ 穩態負載特性       ◎輸入電流信號階躍響應特性
◎負載流量階躍特性         ◎ 頻響特性測試       ◎ 檢測實驗裝置
◎系統參數對動態性能的影響    ◎ 正弦波在位置控制系統中的應用
◎控制系統誤差實驗        ◎計算機在比例溢流測試系統中的應用
4. 電液比例流量閥的性能測試：
◎穩態流量控制特性        ◎ 穩態壓力-流量控制特性     ◎ 檢測實驗裝置
◎系統參數對動態性能的影響     ◎正弦波在位置控制系統中的應用
◎控制系統誤差實驗                    ◎計算機在位置控制系統中的應用
5. 液壓元件系統創意設計性實驗。
6．壓力形成實驗
7.  系列工業液壓元件工作原理認識實驗。
8.  液壓缸特性實驗
9.  液壓馬達性能實驗
10.  液壓泵靜態/動態特性實驗
11.  溢流閥靜態/動態特性實驗
12. 流量閥特性實驗
13. 液壓系統節流調速特性實驗
14. 流體力學實驗（液阻特性實驗）
15.  PLC電氣控制實驗及軟件學習
16.  8大類28大項90余種典型回路實驗和性能特性測試項目：
◎壓力控制回路         ◎速度控制回路             ◎方向控制回路
◎多缸控制回路         ◎液壓馬達控制回路     ◎流體力學實驗項目
◎液壓元件特性實驗                                         ◎液壓回路性能實驗

主要技術特點 ：

1. 實驗臺架用2mm冷軋鋼板制做。基礎穩固，剛度大。安裝臺面采用T型槽鋁合金結構，表面經陽極氧化處理。

2. 移動式液壓泵站，雙泵供油，蓄能器穩壓，油溫可控制。

3. 靜態特性測試時用高壓軟管快換接頭連接，動態特性測試用油路板連接，滿足測試條件。

4. 標準數據采集卡，和專業軟件設計出功能豐富，界面友好的虛擬儀器，代替昂貴的信號發生器。信號分析儀等傳統儀器。精確的PID控制，高速率數據采集系統，多通道虛擬儀器設置，使系統做到了高速率、高精確、抗干擾能力強的特點。

5. 可實現具有音頻、視頻功能和友好界面的多媒體網絡教學系統。

6. 軟、硬件均采用模塊式，開放式結構，用戶可根據需要選用，組合成不同實驗，并可自行擴展和二次開發。

7. 具有良好的工作可靠性和失敗安全性。

主要配置及技術參數：

1.     變量葉片泵組  1臺

型號：2HP+VP1-12-70

功率/電壓：1.5 kW/ 380V 50Hz

流量：12L/min(0.35MPa 1800r/min)

額定壓力：7MPa

最高轉速：1390r/min

2.     定量葉片泵組  1臺

型號：3HP+FA1-08

功率/電壓：2.2kW/380V 50Hz

流量：8 ml/r

額定壓力：7MPa

最高轉速：1450r/min

3.     油液風冷循環器 1套

功率/電壓：38W/220V 50HZ

流量：20L/min

額定壓力1. 4MPa

4.     散熱式油箱容積:60L

5.     實驗臺外形:1580×570×1680mm

6.     實驗臺質量:120kg
