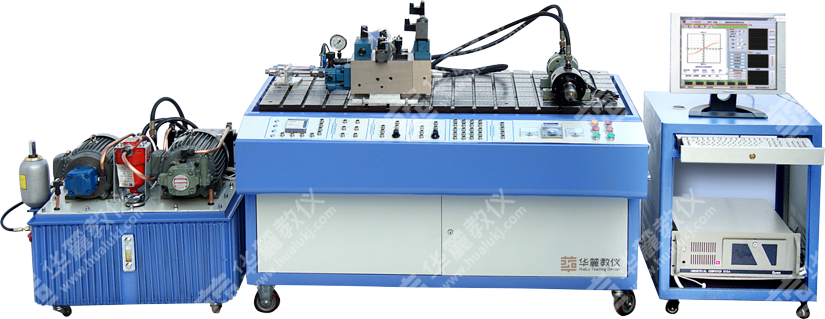

該實驗臺是基于網絡化虛擬儀器技術的CAT液壓傳動實驗設備，又是具有音頻、視頻功能的多媒體網絡教育系統。是高等院校開設液壓傳動與控制技術方面的驗證性、設計性、綜合性和創新性實驗的良好平臺。由于配置高性價比計算機，標準數據采集卡，和專業軟件設計出功能豐富，界面友好的虛擬儀器，精確的PID控制，高速率數據采集系統和多通道虛擬儀器設置。該實驗臺屬于高端和創新性實驗設備。

實驗項目內容：
1. 電液比例方向閥的性能測試：
◎壓力增益特性     ◎流量負載特性            ◎閥壓降特性
◎階躍響應特性     ◎頻率響應特性            ◎恒閥壓降下的控制特性
◎檢測實驗裝置     ◎系統參數對動態性能的測試比較
◎不同測試回路對閥性能測試比較
◎不同加載方式對閥性能測試比較             ◎PID參數對閥性能測試比較
2. 電液比例方向閥控伺服缸閉環位置系統性能實驗 (閉環控制)：
◎階躍響應特性      ◎頻域響應特性
◎檢測實驗裝置      ◎系統參數對動態性能的影響
◎系統的位移性能實驗
◎位置控制系統的組成、工作原理和校正方法
 ◎控制系統誤差實驗
 ◎計算機在位置控制系統中的應用            ◎PID參數對閥性能測試比較
3. 電液比例溢流閥的性能測試：
◎穩態壓力控制特性     ◎穩態負載特性    ◎輸入電流信號階躍響應特性
◎負載流量階躍特性     ◎頻響特性測試    ◎檢測實驗裝置
◎系統參數對動態性能的測試比較             ◎不同測試回路對閥性能測試比較
◎不同加載方式對閥性能測試比較             ◎正弦波在位置控制系統中的應用
◎控制系統誤差實驗                                    ◎計算機在比例溢流測試系統中的應用
◎PID參數對閥性能測試比較
4. 電液比例流量閥的性能測試：
◎穩態流量控制特性      ◎穩態壓力-流量控制特性           ◎檢測實驗裝置
◎系統參數對動態性能的測試比較         ◎不同測試回路對閥性能測試比較
◎ 不同加載方式對閥性能測試比較        ◎正弦波在位置控制系統中的應用
◎控制系統誤差實驗                                ◎計算機在位置控制系統中的應用
◎PID參數對閥性能測試比較
5. 電液比例力控制性能實驗  (閥控缸) ：
◎階躍響應特性       ◎機械特性             ◎檢測實驗裝置
◎系統參數對動態性能的影響                 ◎開環與閉環性能比較實驗
6. 電液比例轉速控制性能實驗  (閥控馬達 選配)：
◎階躍響應特性      ◎頻域響應特性       ◎檢測實驗裝置
◎系統參數對動態性能的測試比較          ◎開環與閉環性能比較實驗
7. 電液比例伺服閥的性能測試：
◎壓力增益特性      ◎空載流量特性       ◎負載流量特性
◎階躍響應特性      ◎頻域響應特性       ◎各參數物理意義及計算方法
◎正弦波在位置控制系統中的應用          ◎控制系統誤差實驗
◎計算機在位置控制系統中的應用          ◎不同測試回路對閥性能測試比較
◎不同加載方式對閥性能測試比較          ◎PID參數對閥性能測試比較
8. 電液比例伺服閥控伺服缸位置系統性能實驗  (閉環控制)：
◎階躍響應特性       ◎頻域響應特性      ◎檢測實驗裝置
◎系統參數對動態性能的測試比較
◎正弦波在位置控制系統中的應用         ◎控制系統誤差實驗
◎計算機在位置控制系統中的應用         ◎PID參數對閥性能測試比較
9. 電液伺服力控制性能實驗  (閥控缸) ：
◎階躍響應特性        ◎機械特性             ◎檢測實驗裝置
◎系統參數對動態性能的影響                  ◎開環與閉環性能比較實驗
10. 電液伺服轉速控制性能實驗  (閥控馬達 選配)：
◎ 階躍響應特性       ◎頻域響應特性      ◎檢測實驗裝置
◎系統參數對動態性能的影響                  ◎ 開環與閉環性能比較實驗
11. 工業液壓集成技術的認知與設計性實驗。

主要技術特點 ：

1.      鋼架結構、平臺式實驗臺、基礎穩定，剛度大，無變形，無振動。

2.      采用摸扶化控制箱，可方便展開比例、伺服、閉環等多種控制與性能測試。

3.      液壓泵站可提供恒壓源，恒流源，配置蓄能器，冷卻器，加熱器，高精度濾油器。

4.      數據采集卡，和專業軟件設計出功能豐富，界面友好的虛擬儀器，代替昂貴的信號發生器。信號分析儀等傳統儀器。精確的控制，高速率數據采集系統，多通道虛擬儀器設置，使系統做到了高速率、高精確、抗干擾能力強的特點。

5.      同一系統，同一元件測試，系統采用多種經典測試回路，讓學生從多個角度去學習掌握測試原理，理解性能測試的意義，以及對系統性能的影響。

6.      采用整體緊湊型集成油路板連接，滿足動態測試條件。

7.      可高效、自動、測試，測試精度高。

8.      實驗臺運行可靠、安全。
